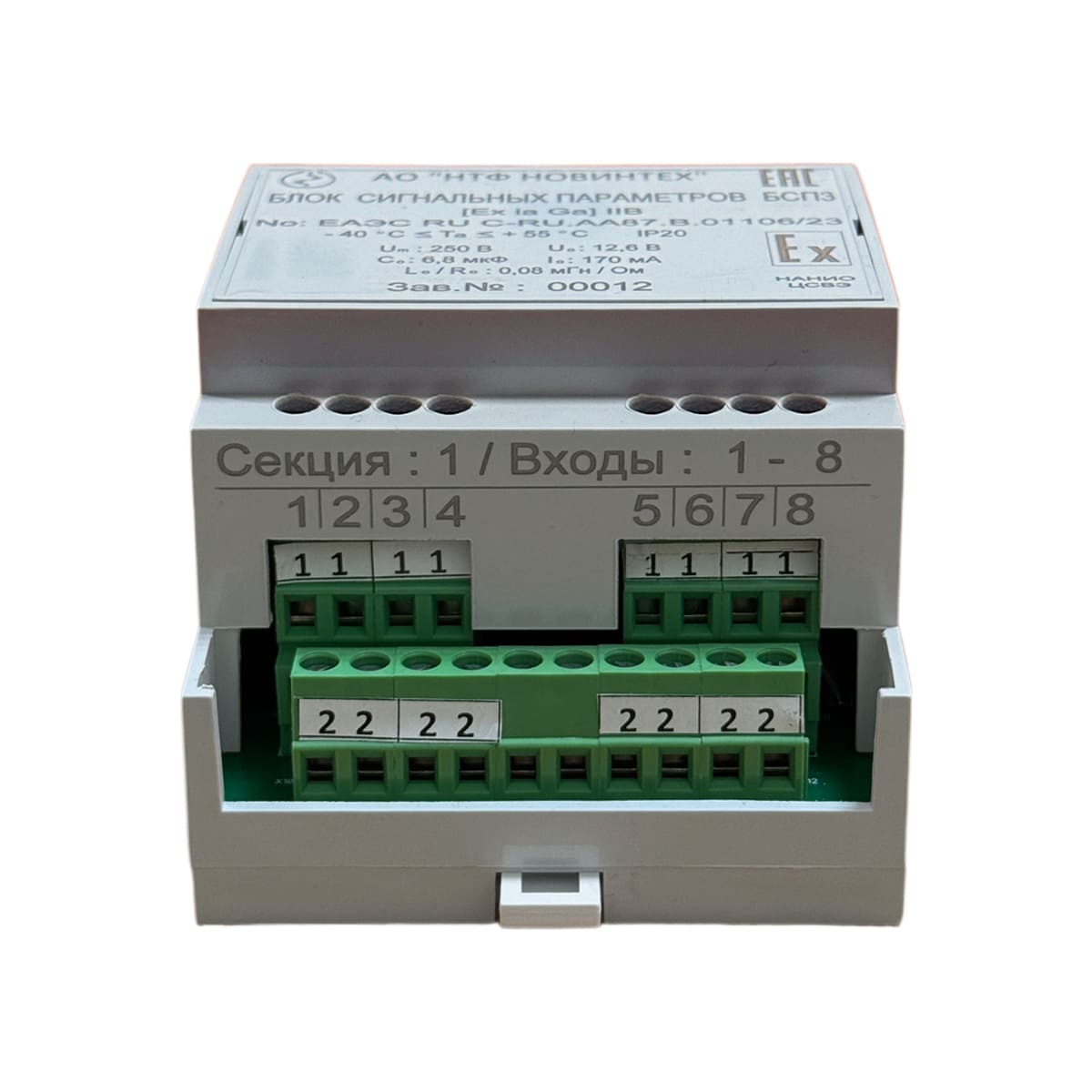

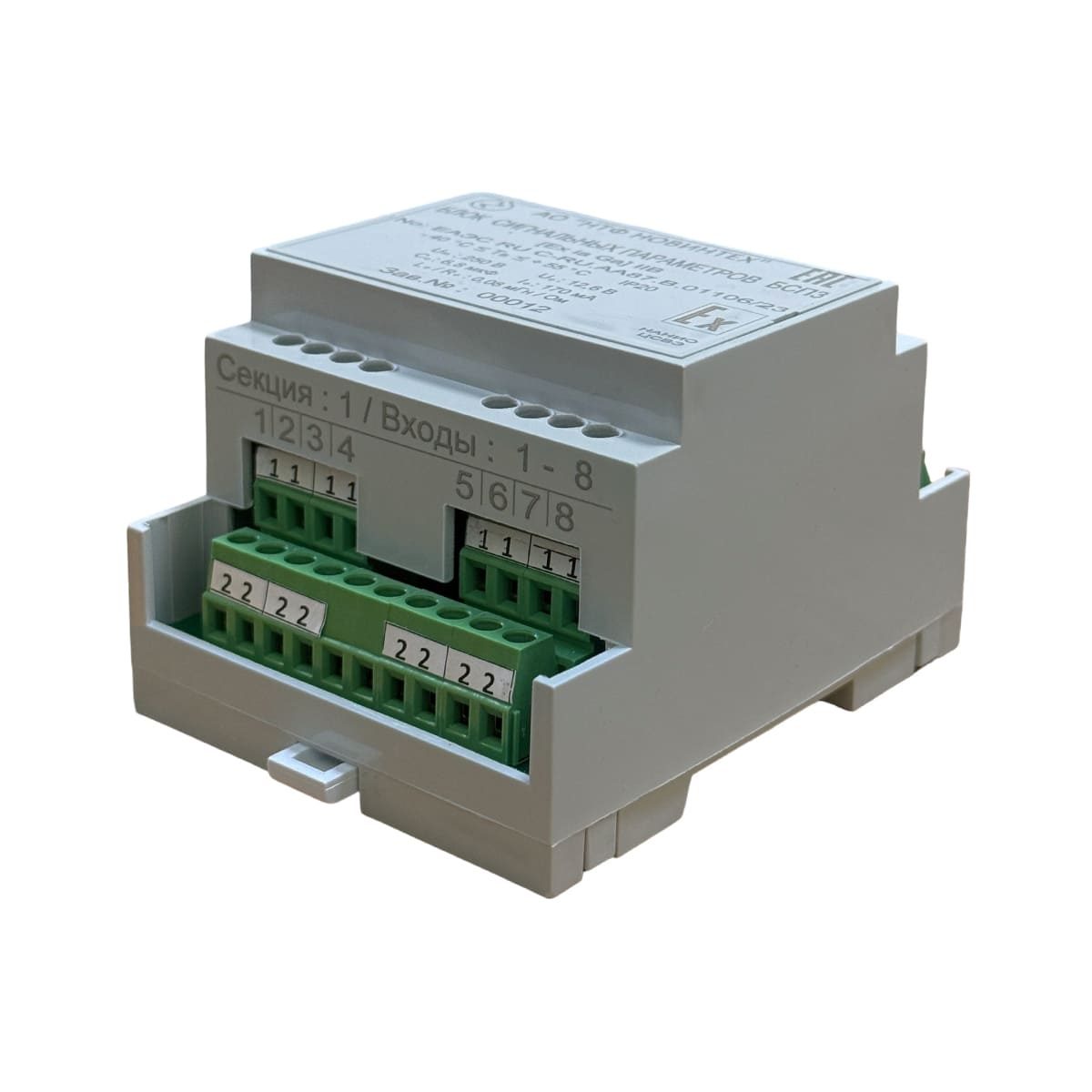

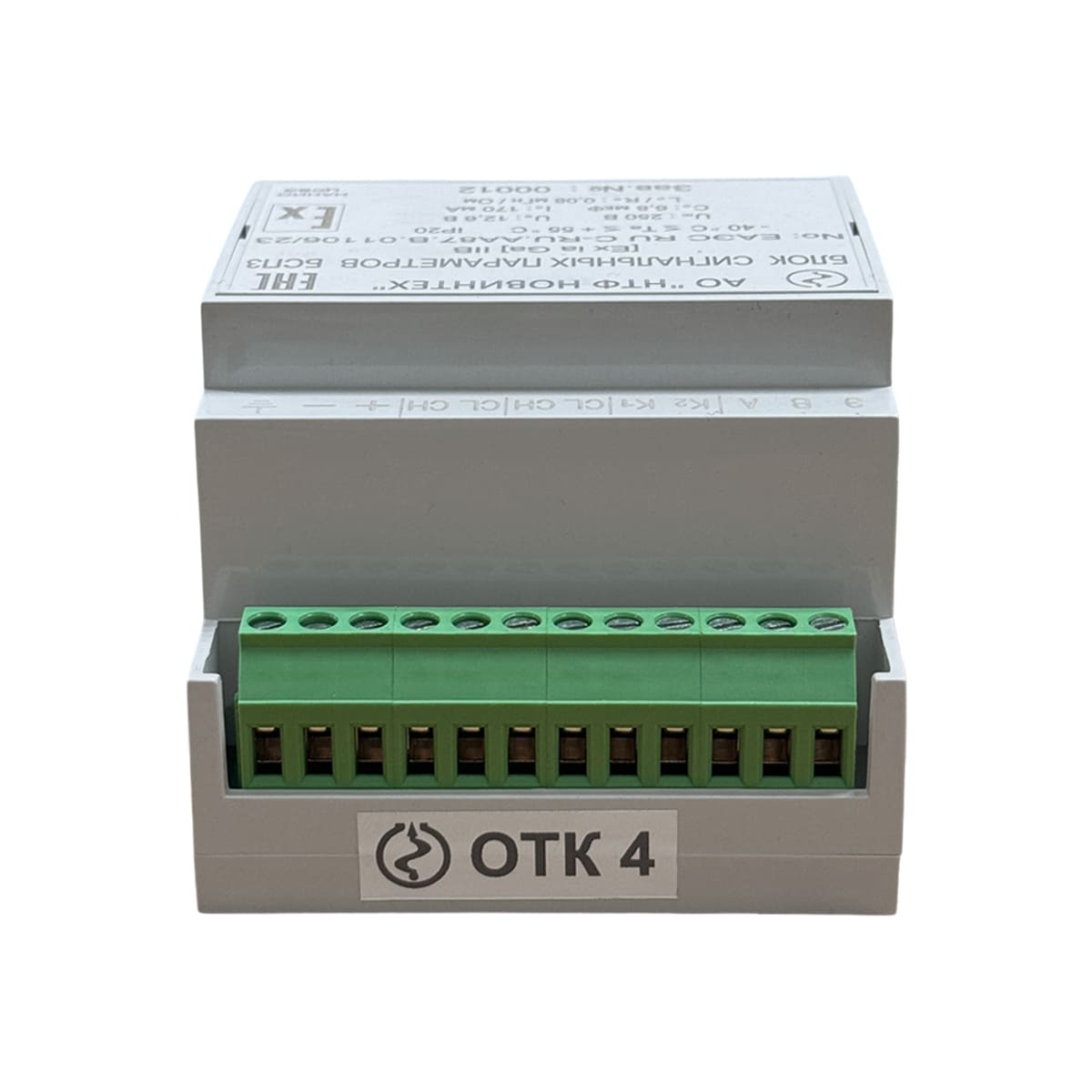

Блок сигнальных параметров (БСП)
Блок сигнальных параметров (БСП)
Блок сигнальных параметров (БСП)
Увеличить
ГлавнаяЗапчасти и доп. оборудованиеБлоки Блок сигнальных параметров (БСП)
Previous product
Дополнительный метр для кабеля (К-БСИ5.2)
Дополнительный метр для кабеля (К-БСИ5.2) 60 руб.
Вернуться
Next product
Блок управления (БУ2) для систем "СТРУНА+"
Центральная часть БУ (max на 8 каналов) 17 000 руб.

Блок сигнальных параметров (БСП)

20 600 руб.

Вес 0.45 кг
Габариты (ДxШxВ) 155 × 70 × 60 мм
Тип системы

СТРУНА+

Категории: Блоки, Все
Поделиться
Facebook Twitter WhatsApp VK Telegram
  • Описание
  • Структурная схема
  • Скачать
Описание

БСП считывает состояние входов типа «сухой» контакт. БСП содержит восемь входов. Состояния входов передается из БСП по запросам в БИ1, БРИ1, БРМ5, БСР1.

Структурная схема
Структурная схема блока сигнальных параметров (БСП)

В БСП входят: ячейка барьеров ЯБ и ячейка сигнальных параметров ЯСП. ЯБ формируетискробезопасное напряжение для восьми входов. Взрывозащищенность обеспечивается использованием в ЯБ DC-DC преобразователя, предохранителей и стабилитронов. ЯСП состороны искробезопасной части содержит резисторы для подключения восьми входов коптронам. На искроопасной части ЯСП располагаются узлы связи с шиной CAN, вычислительный и логический узлы.

Разделение искроопасной и искробезопасной частей ЯСП обеспечивается оптронной развязкой. ЯСП подключается к шине CAN с помощью клемм “CL”,“CH”. Искробезопасные входы БСП вводятся на клеммы (“B1 1 2”,…, “B8 1 2”). Два контактаобслуживают один вход типа «сухой» контакт. Номер входа определяется расположениемконтактов на БСП и логическим адресом БСП (диапазон логических адресов БСП 0 –7), который заносится в него при изготовлении. После занесения логического адреса в БСП на негонаклеивается этикетка с надписью.

Все искробезопасные линии связи БСП имеют защиту от перенапряжений. Питание от БП1 подключается к клеммам “+12”, “0” БСП. Напряжение плюс 12 В используетсядля формирования искробезопасного питания измерительных каналов. Клеммы “Э”, “A”, “B” вискроопасной части БСП используются для технологических целей.

Скачать

Блок сигнальных параметров (БСП) Эксплуатационная документация СТРУНА+
