Один комплект системы «СТРУНА+» состоит из центральной части (шкаф, устройство распределительное (УР), блок индикации (БИ), межблочные кабели, эксплуатационная документация (ЭД)), от 1 до 64 датчиков ППП (Первичных Преобразователей Параметров) по варианту исполнения и дополнительных услуг (по желанию заказчика).

Для заказа систем можно скачать всю необходимую информацию (первые два файла) из раздела скачать.
Датчики ППП изготавливаются непосредственно под размеры резервуаров заказчика.

Условия поставки
Рис. 1.

1.1 Для изготовления систем «СТРУНА+», Заказчик предоставляет в «Бланке заказа» следующую информацию о резервуарах и системе:

1.1.1. Максимальная высота взлива нефтепродукта или СУГ в резервуаре — Н1 (рис. 1, 2).
1.1.2. Расстояние от днища резервуара до крышки горловины или крепёжного фланца на АЗС, АГЗС, НБ — Н2 (рис. 1, 2).
1.1.3. Расстояние от крышки горловины до крышки приямка или крыши навеса контейнерных АЗС, АГЗС — H3 (рис. 1).
1.1.4. Тип (погружной или поверхностный) и количество плотномеров в каждом резервуаре.
1.1.5. Марку продукта (АИ-92, ДТ, АИ-80 и т.п.) в соответствующем номере резервуара.
1.1.6. Интерфейс подключения УР к компьютеру (RS-232 – до 100м, RS-485 – до 1200м, USB – через конвертор).
1.1.7. Количество силовых или релейных каналов для управления оповещателями или насосами, магнитными пускателями (оповещатели в основном применяются для световой и звуковой сигнализации от перелива, релейные каналы для передачи сигналов во внешние шкафы автоматики).
1.1.8. Градуировочные таблицы в электронном виде на каждый резервуар (таблицы могут быть введены как в процессе изготовления, так и позже самим заказчиком с помощью поставляемой бесплатной программы).
1.1.9. Для двустенных резервуаров заказываются датчики давления или датчики уровня тосола в расширительных бачках.
1.1.10. Наличие программного обеспечения для компьютера и дополнительных услуг.

Условия поставки
Рис. 2.

2.1. Датчики ППП поставляются с крепежным фланцем, обеспечивающим герметичность и вертикальность установки его в резервуаре. Заказчиком производится доработка резервуаров нефтепродуктов на АЗС и НБ под установочные размеры фланца ППП.

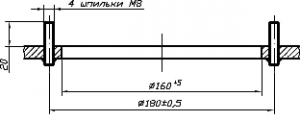

2.2. Для любых датчиков ППП и резервуаров с высотой взлива до 4 метров, достаточно одного отверстия с установочными размерами, указанными на рис. 3.
2.3. Для датчиков ППП и резервуаров с высотой взлива до 18 метров (нефтебазы), необходимо два посадочных места с установочными размерами, указанными на рис. 4.
2.4. В вертикальных резервуарах с понтонами, установку датчиков ППП можно проводить в обсадные перфорированные трубы направляющих понтона.
2.5. Для резервуаров СУГ особое внимание следует уделить подготовке резервуаров для ППП с плотностью. ППП с плотностью устанавливается или на два фланца с Ду100мм, или на один с Ду200мм (ГОСТ 12815-80 с Ру = 1,6 МПа исполнение 2).
2.6. Посадочные места датчиков ППП унифицированы, в случае возникновения проблем с установкой датчиков, можно обратиться в НТФ НОВИНТЕХ для согласования не стандартного решения.

Условия поставки
Рис. 3.

3.1. Заказчиком, от каждого резервуара до операторской, прокладываются в трубах кабели марки МКЭШ 5х0,35 ГОСТ 10348-80 или кабели, проходящие экспертизу промбезопасности МКЭШнг(А)-LS 5х0,35, или МКЭШнг(А)-LS 5х0,75. Свободные концы кабеля в приямках должны быть защищены металлорукавом. Для выполнения требований молниезащиты, трубы должны быть металлическими и быть заземлены на общий контур заземления.
3.2. Внешние оповещатели (световые, звуковые), исполнительные механизмы, а также кабели от них до устройства БУ2 системы “СТРУНА+” устанавливает Заказчик.
4.1. Система измерительная “СТРУНА+” вводится в эксплуатацию в соответствии с “Инструкцией по монтажу пуску и регулированию», “Руководством по эксплуатации” и «Руководством оператора», как специалистами Исполнителя, так и представителями Заказчика, прошедшими обучение.
5.1. Гарантийный срок работы уровнемера составляет 1,5 года с момента ввода в эксплуатацию, но не позднее 3-х месяцев со дня приёмки ОТК. Послегарантийное обслуживание обеспечивается по отдельному договору.

Условия поставки
Рис. 4.

Установочные размеры фланцев ППП и описание датчиков в зависимости от назначения можно посмотреть в Буклете систем «СТРУНА+». Для заказа необходимо заполнить Бланк заказа. При количестве резервуаров более 8, заполняется дополнительный бланк с размерами резервуаров и видами продукта.

Отгрузка оборудования осуществляется только по оригиналу доверенности.

Получить дополнительную информацию можно в разделе Частые вопросы.
