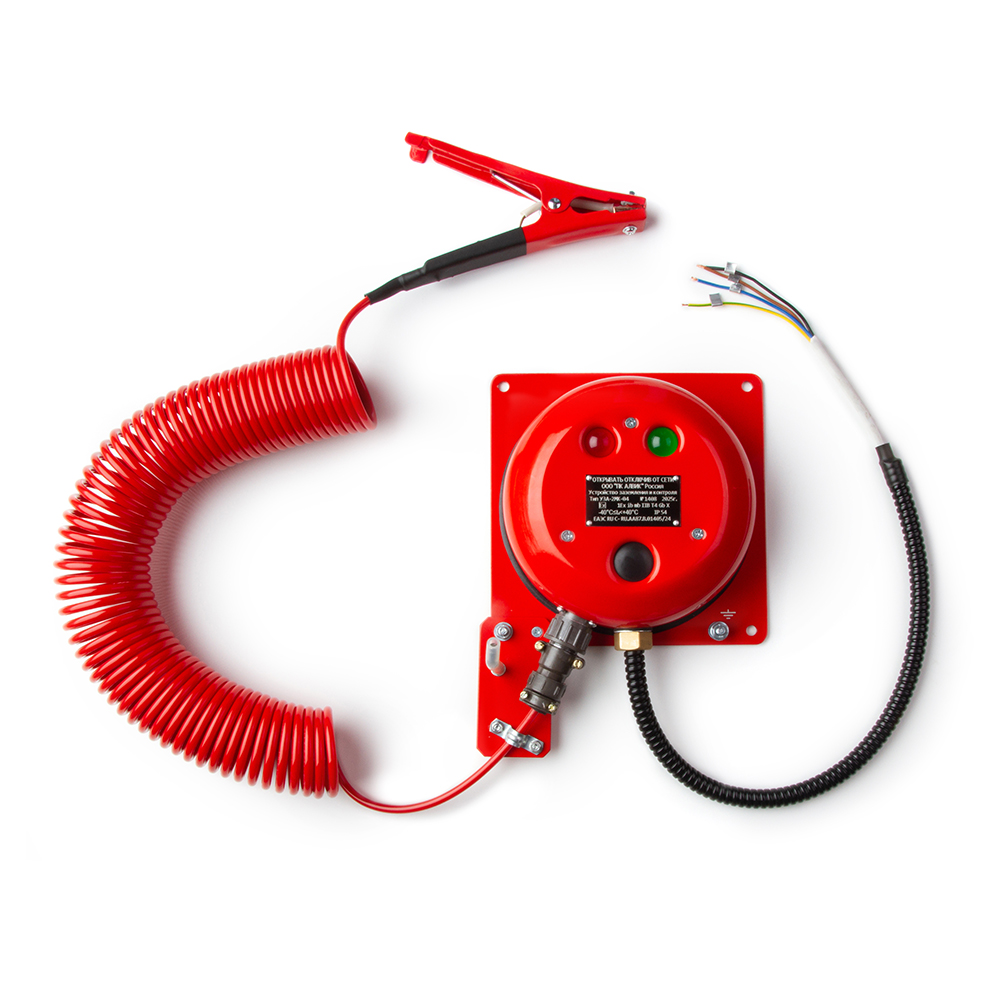

Устройство заземления автоцистерн серии УЗА-2МК-04- СТРУНА+, далее УЗА, предназначено для заземления автоцистерн и других транспортных емкостей, с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ с одновременным контролем и индикацией наличия цепи «заземляющее устройство-автоцистерна».
При применении в системах «СТРУНА+», Блока Сигнальных Параметров (БСП), есть возможность контроля и фиксации факта подключения заземления автоцистерны в журнале событий Блока БСР1, при замыкании/размыкании «сухого контакта» выхода УЗА. «Сухой контакт» УЗА подключается к входу блока сигнальных параметров (БСП) системы «СТРУНА+», с последующей обработкой сигнала и передачей информации о состоянии УЗА на верхний уровень по протоколу MODBUS RTU в ПО или ПЛК., Возможна обработка этого сигнала Блоком Управления (БУ2) с выдачей сигналов управления на оповещатель и(или) сигналов блокировки на насосы, клапана, в шкафы автоматики в операторской.
УЗА-2МК-04 можно подключить 4-х жильным кабелем применяемом в системах СТРУНА+ МКЭШ 5х0,35, Можно применить МКЭШнг(А)-LS 5х0,35 или МКЭШнг(А)-LS 5х0,75 или кабель КИС-Внг(А)-LS 2х2х0,78 ТУ 3574-015-39793330-2009. От УЗА-2МК-04 прокладывается кабель до операторской по ПУЭ, затем в операторской, в обычной распределительной коробке, коммутируются клеммниками WAGO или другим способом два провода на питание 220В и 2 провода на вход БСП «сухого контакта» от УЗА.
Кроме того, есть возможность контроля и фиксации факта подключения заземления автоцистерны при срабатывании «сухого контакта» выхода УЗА. «Сухой контакт» УЗА подключается к искробезопасному входу блока сигнальных параметров (БСП) системы «СТРУНА+», с последующей обработкой сигнала и передачей информации о состоянии УЗА на верхний уровень по протоколу MODBUS RTU в ПО или ПЛК.
Преимущество применения УЗА-2МК-04- СТРУНА+ заключается в возможности:
- искробезопасного питания УЗА от свободных каналов БР СИ «СТРУНА+» на расстояние до 1200 м;
- регистрации факта подключения заземления в СИ «СТРУНА+»;
- блокировки налива (слива) при отсутствии заземления путём аварийной световой или звуковой сигнализации или блокировкой насосов.
