Многолетний опыт работы НТФ НОВИНТЕХ с датчиковой аппаратурой на объектах нефтепродуктообеспечения, позволяет учесть все требования заказчиков и предложить решения, оптимальные по цене, техническим характеристикам, качеству и надёжности. Значительное количество оснащённых объектов и многочисленные положительные отзывы пользователей подтверждает наше лидерство в этой области.
К одному шкафу УР3 центральной части систем измерительных «СТРУНА+» для нефтебаз можно подключить до 24 любых датчиков ППП (всего в системе может быть до 64 ППП). Дополнительно система может комплектоваться блоками управления (БУ2), оповещателями свето-звуковыми, датчиками предельного уровня ДПУ-Ц, датчиками давления ДД1, датчиками загазованности ДЗО, программным обеспечением.
Технические и метрологические характеристики датчиков описаны в разделе Общее описание.
Варианты исполнения:
Варианты исполнения ППП1 для резервуаров РВС на нефтебазах с высотой взлива до 18 метров:
1. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 2 секции (высота 4-6 метров);
2. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 3 секции (высота 6-8 метров);
3. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 4 секции (высота 8-10 метров);
4. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 5 секций (высота 10-12 метров);
5. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 6 секций (высота 12-14 метров);
6. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 7 секций (высота 14-18 метров).
* Плотность опциональна, возможен вариант исполнения без измерения плотности и вычисления массы.

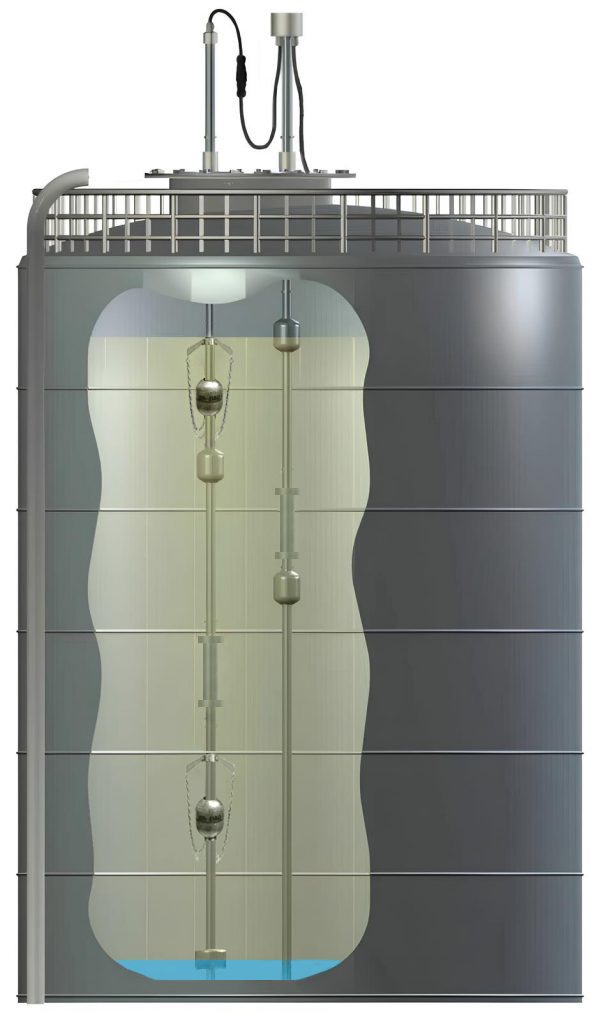

Датчики ППП1 для нефтебаз с вертикальными резервуарами и высотой взлива продукта до 18 метров монтируются в основном в крышки смотровых люков, так же могут быть предусмотрены специальные посадочные места. Сами резервуары могут быть выше 18 метров. Измерение уровня происходит секционно, т.е. попеременно в зависимости от уровня продукта работает секция то на одной , то на другой штанге. Все корректировки и подстройки происходят программно с помощью специальных алгоритмов. Датчики температуры располагаются по всей длине штанг. Внизу расположен датчик с непрерывным измерением уровня подтоварной воды.
Минимальная высота расположения нижнего «погружного» плотномера от днища резервуара — 800 мм. «Погружные» датчики плотности позволяют проводить измерения в нескольких точках разнесенных по высоте резервуара (от 1 до 7 точек). Количество секций в ППП1 равно максимально возможному количеству погружных плотномеров.
Размещение штанг датчиков может производиться как на одной крышке в непосредственной близости друг от друга, так и на удалении до 20 метров (рекомендуется до 10 метров), например, в направляющих перфорированных трубах понтона.
Передача измеренной информации от каждого резервуара до устройства распределительного (УР3) центральной части осуществляется в цифровом виде по одному кабелю МКЭШ 5х0.35 или аналог, с длиной до 1200м. При «кустовом» расположении резервуаров на НБ или при количестве резервуаров на объекте более 24, датчики ППП1 подключаются к нескольким УР3. Конструкция датчика является секционной и позволяет проводить транспортировку датчиков в сложенном виде секциями длиной 4 — 5 метров, при этом герметичность ППП1 проверяется при изготовлении.
Монтаж оборудования может проводиться как специалистами нашей службы эксплуатации и сервисного обслуживания, так и Заказчиком или Дилером, прошедшими обучение.
Для систем «СТРУНА+» имеется разрешение на применение в резервуарах с авиационным топливом.
Технические характеристики:
| ППП1 с погружными плотномерами для РВС | ||
| Диапазон измерений уровня, мм | от 150 до 18000 | |
| Диапазон измерений уровня подтоварной воды, мм | от 80 до 300 | |
| Количество плотномеров, шт. | от 1 до 7 | |
| Общий диапазон измерений плотности (ширина диапазона не более 150), кг/м3 | от 450 до 1500 | |
| Температурный диапазон эксплуатации, оС | от -40 до +55 | |
| Температурный диапазон эксплуатации с термочехлом, оС | от -60 до +55 | |
| Предел допускаемой абсолютной погрешности измерений уровня продукта, мм | ± 2 | |
| Предел допускаемой абсолютной погрешности измерений уровня воды, мм | ± 2 | |
| Предел допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,5 | |
| Предел допускаемой абсолютной погрешности измерений температуры, оС | ±0,5 | |
На блоке индикации можно посмотреть значение любого параметра измеряемого в системе. Кроме того выводятся расчётные параметры объёма, массы, средней температуры, средней плотности по нескольким точкам, значения показаний плотномеров приведённые к 20 и 15 оС. В центральной части системы СТРУНА+ есть выход для подключения компьютерной системы верхнего уровня и отображения информации на компьютере с помощью различного программного обеспечения.
По всей длине штанги датчика ППП до уровня максимального взлива продукта распределены датчики температуры (количество зависит от длины ППП1). Усреднение температуры происходит только по значениям датчиков температуры погружённых в продукт. Все уникальные технические решения по измерению уровня и плотности жидкостей, применяемые в системе «СТРУНА+», защищены патентами. Предлагаемые плотномеры обладают возможностью оперативной смены вида топлива — с ДТ на АИ9x и наоборот.
Посадочные места:
При необходимости, Заказчик может приобрести у нас ответные посадочные фланцы для установки на резервуар РВС (для одного датчика ППП1 на РВС требуется 2 ответных фланца).
Эскиз доработки крышки резервуара РВС на нефтебазе для установки ППП1 с высотой взлива до 18000 мм:
Для получения необходимой общей информации можно скачать Буклет систем «СТРУНА+».
Получить дополнительную информацию можно в разделе Частые вопросы.
Поставка оборудования осуществляется в соответствии с Условиями поставки.
